[黑金刚电容]铝电解电容器各种用途的的制品选择要点

作者：NCC电容    发布时间：2020-07-17 13:36:38  访问量：5950  来源：Nippon Chemi-Con

铝电解电容器虽然主要是作为电源的平滑用途而被广泛使用， 但根据用途的不同，在制品选择上的侧重点也不同。请根据各种特 性选择与其相称的铝电解电容器。

以下就介绍几种具有代表性的事例。

一、开关调整器 输入平滑用途

输入平滑用的电容器平滑整流电路后的50Hz～120Hz的整流波形。而且，因给后段的开关电路直接供应电力，也被叠加了开关频率的纹波电流。所以，请必须考虑双方频率的纹波电流。电容器的ESR具有频率特性，即使纹波电流相同，发热也会随频率而不同。

PFC电源或照明用镇流器等的时候，因为大部分都会叠加数十KHz～100KHz的纹波电流，所以必须注意到制品的阻抗特性后再选择制品。

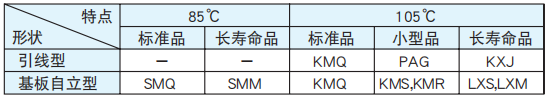

●开关调整器 输入平滑用途推荐系列

二、开关调整器 输出平滑用途

 输出平滑用途的电容器，因被叠加100KHz左右的纹波电流，所以敝司会供应高频率的阻抗特性优良的制品。还有，根据需求也可选择温度范围大的类型或长寿命类型之制品。

温度范围大的制品与长寿命制品比较的话，保证耐久性的时间虽然比较短，但会随温度变化的电气特性较稳定。使用温度范围有-55～105℃和-40～125℃类型。长寿命的制品是把低阻抗及长寿命作为专门要求所开发的制品，与温度范围大的类型比较，虽然是低阻抗，长寿命，但制品的最高温度上限为105℃。而且，电气特性会因温度而产生较大的变化。

●开关调整器 输出平滑用途推荐系列

三、变频器主电路 平滑用途

作为变频器主电路平滑用途的电容器，虽然使用方法和输入平滑用途的电容器一样，但也请考虑以下几个要点。

在AC400V输入平滑电路中使用的场合，有时会串联两颗额定电压为350～400Vdc的电容。在使用串联的情况下，施加在每个电容器上的电压由（刚开始充电时根据静电容量、完成充电时根据漏电流）来决定。为了使充电完后的电压不超过额定电压，请将平衡电阻和电容器并联连接。平衡电阻的选定方法请另行咨询。

在经常使用电容器做充放电的时候，即使是连接了平衡电阻，充电电压还是会由静电容量偏差的影响来决定，所以很难做到保持电压的平衡。像伺服放大器等因频繁的再生电压而使电压反复变化时，请根据实际条件来检讨规格或者是使用以下推荐系列。

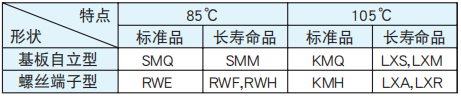

●变频器主电路 平滑用途 推荐系列

●伺服放大器电源用途推荐系列

四、控制电路用途

用于控制电路用途的电容器，比较来讲，使用的容量、铝壳尺寸比较小，铝壳尺寸是决定电容器寿命的重大因素，铝壳尺寸越小的话，寿命就变得越短。还有，如电容器装在发热部品旁边的时候，也会成为电容寿命变短的原因。所以务必要考虑其他电容器与寿命的平衡。

●控制电路用途 推荐系列

五、闪光灯用途

闪光灯用途的电容器以能量体积效率为中心考虑后而设计的。因此，使用条件也就有相应的限制。请注意其不适用于平滑等其他用途。请在商量后再决定使用制品的规格。
