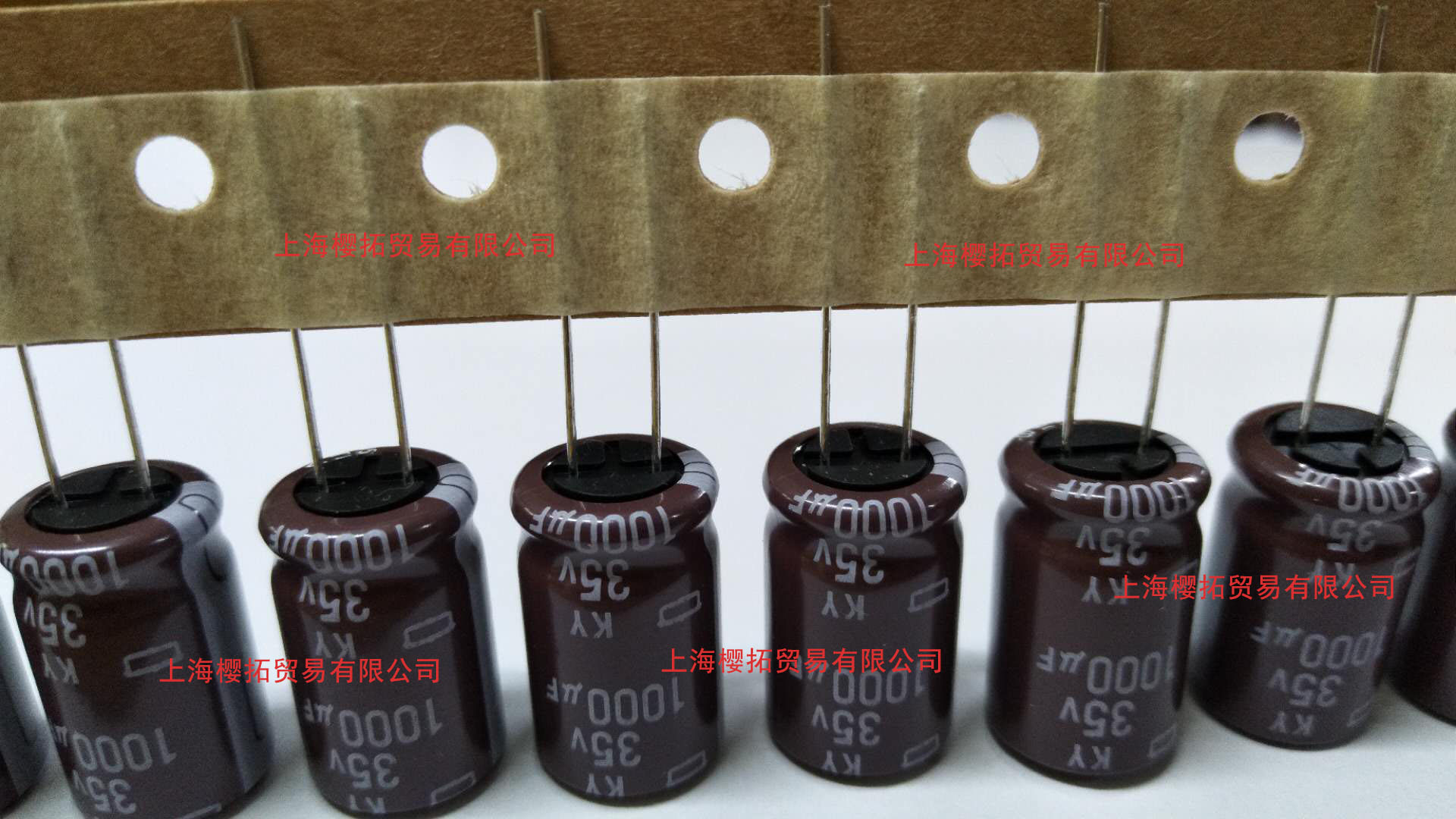

非固体铝电解电容器在设计方面的确认事项有哪些？

作者：NIPPON CHEMI-CON    发布时间：2020-07-22 13:39:51  访问量：5511  来源：樱拓贸易

1）请在确认使用环境及装配环境的基础上，在产品目录及规格说明书中规定的电容器额定性能的范围内使用。

2）极性

铝电解电容器具有极性。

请不要加载反向电压或交流电压。如果安装时极性弄反，有可能导致电路在初始状态短路，压力阀动作等破损。关于极性，请确认产品目录或规格说明书中各页的尺寸图及产品本体的标示。但是，引线型的橡胶形状 ( 凹凸结构 ) 和极性没有关系。当非固体铝电解电容器使用于极性颠倒的电路中时，请选择双极性电容器。但双极性电容器也不可使用于交流电路。

3）加载电压

请不要加载过大电压 ( 超过额定电压的电压 )。

电容器上设定了额定电压。请将和直流电压重叠的纹波电压的峰值设定在额定电压以下。虽然规定了超过额定电压的浪涌电压，但有限制条件，不能保证长时间使用。

4）纹波电流

请不要加载超大电流 ( 超过额定纹波电流的电流 )。

施加过大的纹波电流时 , 会有内部发热变大

…寿命变短

…压力阀动作

…引起短路故障

等破损现象发生。

额定纹波电流的频率是有限制条件的。在规定外的频率下使用时，要控制在乘以各系列规定的频率修正系数的值以下。

5）使用温度

请不要在高温 ( 超过工作上限温度的温度 ) 下使用。

如果超过工作上限温度使用，电容器的寿命会缩短，并导致压力阀动作等破损。

此外，如果将非固体铝电解电容器的温度设定得较低使用，寿命可能延长。

6）寿命

设计电路时，要选用与设备寿命符合的电容器。

请注意利用推定寿命公式计算的结果并非保证值。

在进行机器的寿命设计时，请选择相对于推断值具有充足的余裕的电容器。

此外，利用推定寿命公计算的结果超过 15 年时，以 15 年为上限。

7）充放电

通用电容器请勿使用于急速充放电的电路中。

如果使用于电压差大的充放电电路，或短周期且反复急速充放电的电路中，可能导致静电容量减少，内部发热等损坏。这样的电路，必须选择符合充放电周期、耐久次数、放电电阻、使用温度等条件的急速充放电产品。

使用于反复急速充放电的电路中的电容器请向我司咨询。

8）电容器的故障模式

非固体铝电解电容器是有使用寿命的零件，在一般情况下会发生开路型摩损故障。产品及使用条件的不同有时会同时引发压力阀动作等的故障。

9）电容器的绝缘

电容器在以下 , 情况下要与电路完全隔离。

…非固体铝电解电容器的外壳和阴极端子及阳极端子和电路型板之间

…非固体铝电解电容器基板自立型的无连接 ( 强度增强用)端子和其他 ( 阳极及阴极 ) 端子及电路型板之间

10）外包装套管

非固体铝电解电容器的外包装套管不保证绝缘 ( 螺丝端子型除外 )。请勿用于需要绝缘的地方。

11）电容器的使用环境

电容器请不要在以下环境下使用。

①直接溅水、盐水、油或处于结露状态的环境

②阳光直接照射的环境

③充满有毒气体 ( 硫化氢、亚硫酸、亚硝酸、氯及其化合物、溴及其化合物、氨等 ) 的环境

④臭氧、紫外线及放射线照射的环境

⑤振动或冲击条件超过产品目录或规格说明书规定范围的过激

环境

标准的振动条件，以JIS C 5101-4为准。

12）电容器的配置

①非固体铝电解电容器使用了以可燃性有机溶剂为主要溶煤的导电性电解液和可燃性电解纸。当电解液万一漏出到印刷电路板上时，会腐蚀电路板，导致电路板间短路，甚至冒烟、起火等，因此，请在确认以下内容后进行设计。

…请对准电容器的端子间隔和印刷配线板的孔间隔。

…电容器的压力阀部位的上方请设置以下空间。

    ф8（6.3）～ ф16 ：2 mm 以上

    ф18 ～ ф35          ：3 mm 以上

    ф40 ～                  ：5 mm 以上

…配线或电路不可延伸到电容器的压力阀部上方。

…如果电容器的压力阀部接触印刷配线板边时，根据压力阀的位置，打开压力阀动作的排气孔。

…请不要在电容器的封口部下面进行电路配线。如果电容器附近配线，请确保线路间隔在 1mm（可以的话 2mm）以上。

…请勿在电容器的周边及印刷配线板的背面 ( 电容器的下面 )放置发热的部件。

…两面印刷配线板上安装电容器时，设计时注意电容器下方不可有多余的基板孔或表里连接用贯通孔。

…两面印刷配线板上装配电容器时，电容器主体的安装部位不可有配线线路。

②螺丝端子型电容器的拧紧及主体安装螺丝的扭力不要超过产品目录或规格说明书规定的范围。此外，横放时，压力阀的位置不可居于下方。

③贴片型电容器用的印刷配线板的焊盘图形，请根据产品目录及规格说明书所推荐的尺寸来设计。

13）在强调安全的产品上的应用

在涉及人身安全的用途、因设备故障/误动作/缺陷可能对人身 安全和财产造成损害的用途，或可能对社会造成巨大影响的以下 特定用途使用本产品时，请于使用前与我公司服务窗口联系，在 协商后再行使用。①航空航天设备②核能设备③医疗设备④运输 设备(汽车、列车、船舶等)⑤交通机构控制设备⑥防灾防盗设备⑦ 公共性较高的信息处理设备⑧海底设备⑨其他特定用途的设备

14）其他

①随着温度及频率的变动，电容器的电气特性会发生变化。请在确认这种变化量后设计电路。

②将 2 个电容器并联连接时，电路设计请考虑电流的平衡。

③将 2 个电容器串联连接时，要考虑电压的平衡，可插入与电容器并列的分压电阻。
