非固体铝电解电容器在安装时的注意事项

作者：NCC电容    发布时间：2020-07-22 11:55:40  访问量：6337  来源：樱拓贸易

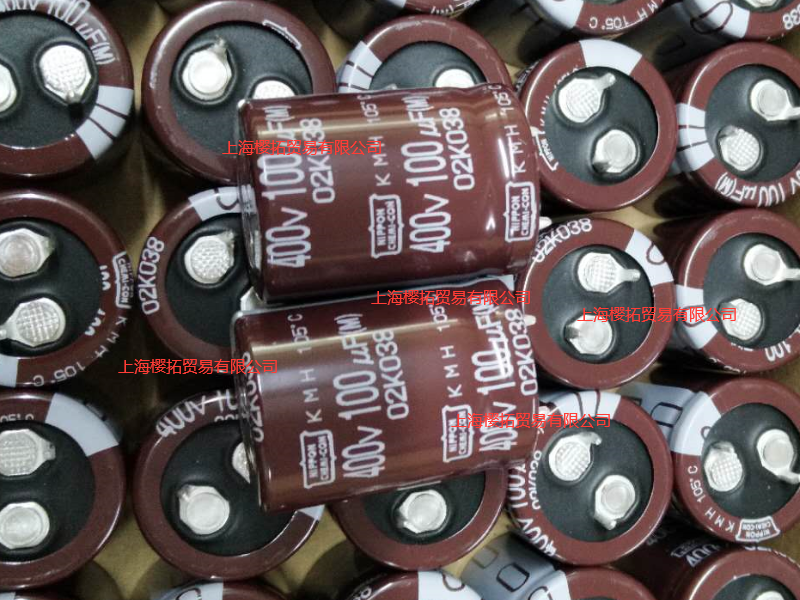

电容，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。电容器是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。那么电容在安装时需要注意什么呢？接下来樱拓贸易就给大家介绍下。

1）组装时

①已经成套组装并通过电的电容器请勿再次使用。除了定期检查电气性能时拆下的电容器以外，其他不能再次使用。

②电容器可能产生再生电压。此时，请通过1kΩ左右的电阻放电。

③在超过室温 35℃、湿度 75%RH 的条件下，超过产品目录或规格说明书的规定期限进行长期保管时，电容器的漏电流有可能增大。此时，请通过 1kΩ 左右的电阻进行电压处理。

④安装前请确认电容器的额定规格 ( 静电容量及额定电压 )。

⑤安装前请确认电容器的极性。

⑥请勿使用跌落到地板等上的电容器。

⑦安装时请勿使电容器变形。

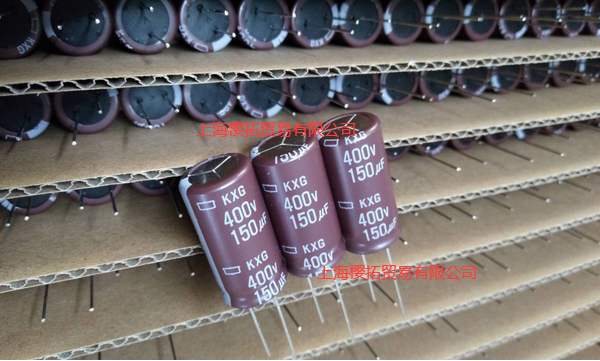

⑧请确认电容器的端子间隔和印刷配线板孔间隔是否对准后 , 再进行安装。引线型可采用成型加工品。

⑨在印刷配线板上安装基板自立型非固体铝电解电容器时，要按压使其与配线板紧贴 ( 不可使其处于浮起状态 )。

⑩不可对电容器施加产品目录或规格说明书规定的机械强度以上的力。自动装配机在吸附、装配及位置对准时，或者切割端子时有可能产生应力，请注意它的冲击力。

2）焊接时的焊接耐热

①利用烙铁进行焊接时，请确认以下内容。

…焊接条件 ( 温度、时间 ) 必须符合产品目录或规格说明书规定的范围。

…因端子间隔和印刷配线板的孔间隔不对应，需要对引线端子进行加工时，端子加工在焊接前进行，注意不要对电容器主体施加压力。

…请勿让烙铁的尖端接触电容器主体。

②进行波峰焊时，请确认以下内容。

…进行焊接时，请勿将铝电解电容器主体浸入到熔融的焊剂中。插入印刷配线板作为阻隔，只对放电容器侧反面的基板表面进行焊接。

…焊接条件不可超出产品目录或规格说明书中规定的范围。

…除端子部以外，不可附着有焊剂。

…进行焊接时，要注意避免其他部件翻倒接触到电容器。

③进行回流焊时，请确认以下内容。

…焊接条件 ( 预热、回流温度、时间 ) 不可超出产品目录或规格说明书中规定的范围。

…使用红外线加热器时，因电容器的颜色和材质不同会导致红外线的吸收率不同，请注意加热的程度。

…铝电解电容器的回流次数在产品目录或规格说明书中有规定。

…将非固体铝电解电容器安装在双面印刷配线板上时，请注意电容器主体的安装部位不可有电路配线。

…关于汽相焊（Vapor Phase Soldering）的焊接方法，请另外与我们联系。

④被安装过的贴片型电容器在拆下来之后请勿再次使用。

⑤除贴片型以外，请注意其他都类型都不可进行回流焊接。

3）焊接后的处理

印刷配线板焊接后的处理注意不可施加以下机械应力。

①电容器主体不可倾斜、倒地或扭曲。

②不可抓住电容器的主体搬运电路板。

③不可让其他物体碰撞到电容器。此外，当重叠放置印刷配线板时，不可使印刷配线板或其他零件碰到电容器。

④安装好电容器的印刷电路板不可掉落。

4）基板清洗

①电容器不可用以下清洗剂进行清洗。

 ＊卤素类溶剂                   →电容器产生电触导致故障

 ＊碱性类溶剂                   →铝壳腐蚀 ( 溶解 )

 ＊萜烯类、石油类溶剂     →封口橡胶老化

 ＊二甲苯、甲苯               →封口橡胶老化

 ＊丙酮                             →标示消失

如果有必要进行清洗时，请务必使用对清洗有保证的电容器，并保持在产品目录和规格说明书中规定的范围内。请特别注意超声波清洗条件。

② 清洗有清洗保证的铝电解电容器时，请确认以下内容。

…请进行清洗剂的污染管理 ( 电导性、pH、比重、含水量等 )。

…清洗后，请不要保管在清洗液或密封的容器中。此外，请用热风 ( 工作上限温度以下)吹 10 分钟以上进行充分干燥，避免印刷配线板及电解电容器上残留有清洗液。

一般情况下铝电解电容器很容易和卤素离子发生反应 ( 特别是氯离子 )，因使用的电解质和封装材料等的不同，反应的程度有所差异，但是，当一定量的卤素离子侵入到内部，会导致使用过程中发生腐蚀反应，并引起漏电流大幅增加，发热，压力阀动作、开路等破坏性故障。

由于最近的地球环境问题 ( 臭氧层破坏引起的地球温暖化，环境被破坏 )，使用以下新溶剂代替过去使用的氟利昂113( 二氯二氟甲烷等 )、氯甲烷、1,1,1 三氯乙烷进行清洗时，请勿超出容许条件的范围。

 a）高级乙醇类清洗剂

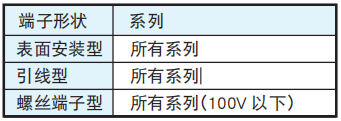

    派因阿尔法 (Pine Alpha)        ST-100S( 荒川化学工业 )

    库林斯鲁 (Clean Through)    750H、750K、750L、710M（花王）

    德克诺克阿 (Techno Care)     FRW-14,15,16,17

                                               (Momentive Performance Materials)

    对象制品

    「容许清洗条件」

在 60℃以下液温中浸泡，不超过 10 分钟，或超声波清洗。不管采用什么清洗方法，不可擦拭其他部件、印刷配线板上的电容器标注部分。此外，用清洗液进行冲洗，有可能对电容器的标注部分带来不良影响，请充分注意。

 b）换代氟利昂

「容许清洗条件」

 请使用清洗对策品 ( 二氯二氟甲烷 TE、二氯二氟甲烷 TES相似品对应 )，采用液中浸泡、超声波、蒸汽中的任意清洗方法清洗 5 分钟以下 (KRE为 2 分钟以内，SRM为3 分钟以内 )。但换代产品氟利昂从地球环境的角度而言，会逐渐禁止使用，请尽量避免使用。

 c） IPA( 异丙醇 )

 浸泡清洗 ( 溶剂对清洗液的浓度为 2wt% 以下。)

5）固定剂、涂层剂

①请不要使用含有卤素类溶剂等的固定材和涂层剂。

②铝电解电容器上使用的固定剂和涂层剂时，请确认以下内容。

…印刷配线板和电容器封口之间不可残留有焊剂残渣及污垢。

…在涂固定剂和涂层剂之前，请先干燥清洗液。且封口处不可全部被堵住。

…因根据其热硬化条件，会有胶套膨胀、收缩等现象产生，所以有关固定剂、涂层剂的热硬化条件，请向我们咨询。

…非固体铝电解电容器的封口部完全被树脂堵住时，因电容器内部的内压无法有效释放，将会引发险情。此外，当固定剂和涂层剂中的卤素离子过多时，该成分会通过封口橡胶侵入电容器内部，导致异常发生，有关事项请咨询我们。

…固定剂和涂层剂中使用的有些种类的溶剂，会造成套管表面的光泽消退或白化等外观变化现象，请务必注意。

6）熏蒸处理

在电子设备类进出口时，有时需用溴化甲烷等卤素化合物进行熏蒸处理。此时，如果铝电解电容器接触到溴化甲烷等卤素化合物，会和「基板清洗」一样，有产生卤素离子而发生腐蚀反应的危险。

本公司在进出口的时候，采用的是无需熏蒸处理的包装方式。客户在进出口电子设备，半成品及铝电解电容器单体的时候，请注意有无熏蒸处理，最终的包装形态等。( 即使用瓦棱纸箱、塑料等进行包装，熏蒸气体还是有侵入内部的危险。)
